બંધ સર્કિટ વિશે તમારે શું જાણવું જોઈએ?
2024-07-22 42278

બંધ સર્કિટ્સ ઇલેક્ટ્રિકલ સિસ્ટમ્સનું મૂલ્યવાન પાસું છે.આ વિવિધ એપ્લિકેશનોમાં વીજળીના સીમલેસ પ્રવાહને સુનિશ્ચિત કરવા માટે યોગ્ય છે.ઘરના ઉપકરણોથી માંડીને industrial દ્યોગિક નિયંત્રણ સુધી, બંધ સર્કિટ્સના મિકેનિક્સ અને એપ્લિકેશનોને સમજવાથી આધુનિક તકનીકીના અભિજાત્યપણુંની પ્રશંસા કરવામાં મદદ મળી શકે છે.આ લેખ બંધ સર્કિટ્સના સિદ્ધાંતોનું વિશ્લેષણ કરે છે, તેમને ખુલ્લા સર્કિટ્સથી અલગ પાડે છે, અને વિવિધ સંદર્ભોમાં તેમની ભૂમિકાઓની શોધ કરે છે.બંધ સર્કિટ્સના વ્યવહારિક પાસાઓની તપાસ કરીને, અમે તેમના ઓપરેશનલ મહત્વ અને તેમની કાર્યક્ષમતા જાળવવા માટે જરૂરી સાવચેતીભર્યા ધ્યાનની આંતરદૃષ્ટિ મેળવીએ છીએ.

સૂચિ

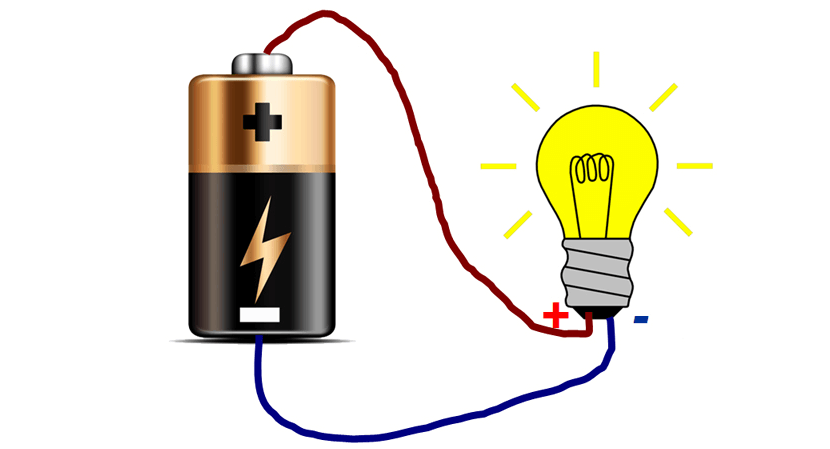

આકૃતિ 1: બંધ સર્કિટ

બંધ સર્કિટ સમજવું

એક બંધ સર્કિટ રસ્તા પરના પુલની જેમ ચલાવે છે, એકીકૃત રીતે કારને જળમાર્ગ ઉપર ખસેડવાની અને તેમની યાત્રા ચાલુ રાખવા દે છે.વિદ્યુત દ્રષ્ટિએ, એક બંધ સર્કિટ વિદ્યુત energy ર્જાના અવિરત પ્રવાહને સક્ષમ કરે છે, ખાસ કરીને ઇલેક્ટ્રોન.જ્યારે કોઈ સર્કિટ પૂર્ણ થાય છે, અને વર્તમાન વિક્ષેપ વિના પ્રવાહ થાય છે, ત્યારે તે બંધ સર્કિટ તરીકે ઓળખાય છે.આ ઇલેક્ટ્રિકલ પ્રવાહ માટે અખંડ માર્ગ સૂચવે છે, સર્કિટ કાર્યોને અસરકારક રીતે સુનિશ્ચિત કરે છે.બીજી બાજુ, એક ખુલ્લી સર્કિટમાં આ સંપૂર્ણ માર્ગનો અભાવ છે, વર્તમાન પ્રવાહને અટકાવે છે અને સર્કિટને બિન-કાર્યકારી રેન્ડર કરે છે.જ્યારે સર્કિટમાં સ્વિચ બંધ હોય, ત્યારે તે સર્કિટને કાર્યરત બનાવે છે, તે વર્તમાન માટે અખંડ માર્ગ બનાવે છે.

ખુલ્લા અને બંધ સ્વીચોની પરિભાષા

ઇલેક્ટ્રોનિક્સમાં નવા નિશાળીયા માટે, ખુલ્લા અને બંધ સ્વીચોની પરિભાષા ગભરાઈ શકે છે.બંધ સ્વિચ - તેના બ્લેડ સાથે છરી સ્વીચની જેમ, નિશ્ચિત સંપર્ક બિંદુને સંપૂર્ણ રીતે સ્પર્શ કરે છે, વર્તમાનને પસાર થવા માટે સાતત્યની ખાતરી કરવા માટે એક ટર્મિનલ અને બીજા વચ્ચેનો સંપર્ક સ્થાપિત કરે છે.આ સર્કિટને કાર્યરત બનાવે છે, વીજળીના મુક્ત પ્રવાહને મંજૂરી આપે છે.તેનાથી વિપરિત, એક ખુલ્લો સ્વીચ, જ્યાં બ્લેડ સ્થિર સંપર્ક બિંદુને સ્પર્શતું નથી, સાતત્યને તોડે છે અને વર્તમાન પ્રવાહને અટકાવે છે.

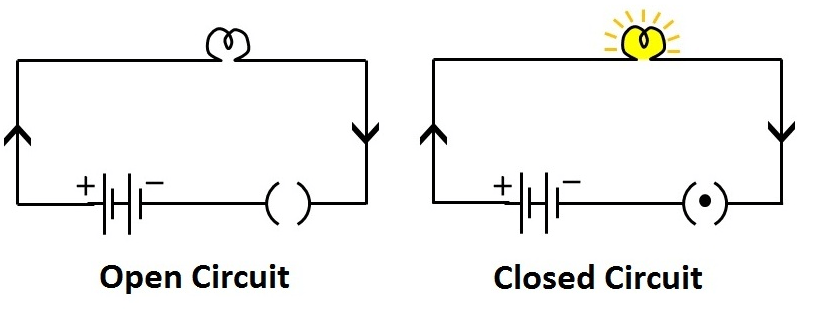

આકૃતિ 2: "ખોલો" અને "બંધ" સ્વીચો

આ પરિભાષાને સમજવા માટે વિચારસરણીમાં ફેરફાર કરવો જરૂરી છે, કેમ કે "ખુલ્લા" અને "બંધ" રોજિંદા ભાષામાં જુદા જુદા અર્થ ધરાવે છે.લાક્ષણિક રીતે, "ઓપન" નો અર્થ પેસેજને મંજૂરી આપવી, અને "બંધ" નો અર્થ તેને અવરોધિત કરવો.જો કે, માં વિદ્યુત -સ્વીચ, "ઓપન" વર્તમાન પ્રવાહ વિના સર્કિટમાં વિરામ સૂચવે છે, જ્યારે "બંધ" ઇલેક્ટ્રિક પ્રવાહના મફત પેસેજને મંજૂરી આપતા સંપૂર્ણ સર્કિટનો સંકેત આપે છે.આ વિપરીત અર્થમાં તે ઇલેક્ટ્રોનિક્સ શીખવા માટે જરૂરી છે, કારણ કે તે વિદ્યુત સર્કિટ્સની મૂળભૂત કાર્યક્ષમતાને ધ્યાનમાં લે છે.

કામગીરી દરમિયાન, સ્વીચોની સ્થિતિને સચોટ રીતે ઓળખવી જરૂરી છે.તેમની સ્થિતિની પુષ્ટિ કરવા માટે કોઈએ દૃષ્ટિની અને શારીરિક રૂપે સ્વીચોની તપાસ કરવી આવશ્યક છે.ઉદાહરણ તરીકે, બંધ નાઇફ સ્વીચમાં તેના બ્લેડ નિશ્ચિત બિંદુના સંપર્કમાં હોવું જોઈએ.આ સુનિશ્ચિત કરવા માટે છે કે કોઈ ગાબડા અસ્તિત્વમાં નથી જે વર્તમાન પ્રવાહને અવરોધે છે.તેનાથી વિપરિત, ખુલ્લા સ્વીચમાં સ્પષ્ટ રીતે સંપર્કમાં વિરામ બતાવવો જોઈએ, જે સર્કિટમાં ઇરાદાપૂર્વકના વિક્ષેપને દર્શાવે છે.મુશ્કેલીનિવારણ અને સર્કિટની અખંડિતતા જાળવવા માટે આ હાથની ચકાસણી જરૂરી છે.આ વિભાવનાઓને સમજવાથી ઇલેક્ટ્રિકલ સિસ્ટમ્સના વિશ્વસનીય કામગીરીની ખાતરી થાય છે, ચોક્કસ પરિભાષા અને સાવચેતી ઇલેક્ટ્રોનિક્સ નિરીક્ષણના મહત્વ પર ભાર મૂકે છે.

બંધ સર્કિટમાં વિદ્યુત વાહકતા

વીજળી, ચાર્જનો પ્રવાહ, ઇલેક્ટ્રોન દ્વારા વાહક દ્વારા આગળ વધે છે.કોપર અથવા એલ્યુમિનિયમ જેવી સામગ્રી આ ઇલેક્ટ્રોનને બેટરી જેવા વોલ્ટેજ સ્રોત સાથે જોડવામાં આવે ત્યારે મુક્તપણે ખસેડવાની મંજૂરી આપે છે.બેટરી સંભવિત તફાવત બનાવે છે, ઇલેક્ટ્રોનને નીચલાથી ઉચ્ચ energy ર્જા રાજ્યમાં દબાણ કરે છે.કંડક્ટરને બેટરી સાથે જોડવું એ નકારાત્મકથી સકારાત્મક ટર્મિનલ સુધી ઇલેક્ટ્રોન પ્રવાહ શરૂ કરે છે.આ ચળવળ, બેટરીના ઇલેક્ટ્રિક ક્ષેત્ર દ્વારા સંચાલિત, ઇલેક્ટ્રિક પ્રવાહ બનાવે છે.જ્યારે વ્યક્તિગત ઇલેક્ટ્રોન ધીમે ધીમે આગળ વધે છે, ત્યારે ઇલેક્ટ્રિક ક્ષેત્ર ઝડપથી પ્રચાર કરે છે.આ સમગ્ર સર્કિટમાં તાત્કાલિક પ્રવાહને મંજૂરી આપે છે.બંધ સર્કિટમાં વર્તમાન નોંધપાત્ર energy ર્જા ઉત્પન્ન કરી શકે છે પરંતુ ઓવરહિટીંગને રોકવા માટે સાવચેતીપૂર્વક મેનેજમેન્ટની જરૂર છે.ઓવરહિટીંગ થાય છે જ્યારે ઇલેક્ટ્રોન કંડક્ટરમાં અણુઓ સાથે ટકરાતા હોય છે, ગરમી ઉત્પન્ન કરે છે.સર્કિટ ડિઝાઇનમાં આ વધારાની energy ર્જાને ગરમી તરીકે વિખેરવા અને તાપમાનના નિર્માણને રોકવા માટે રેઝિસ્ટર્સ શામેલ છે.

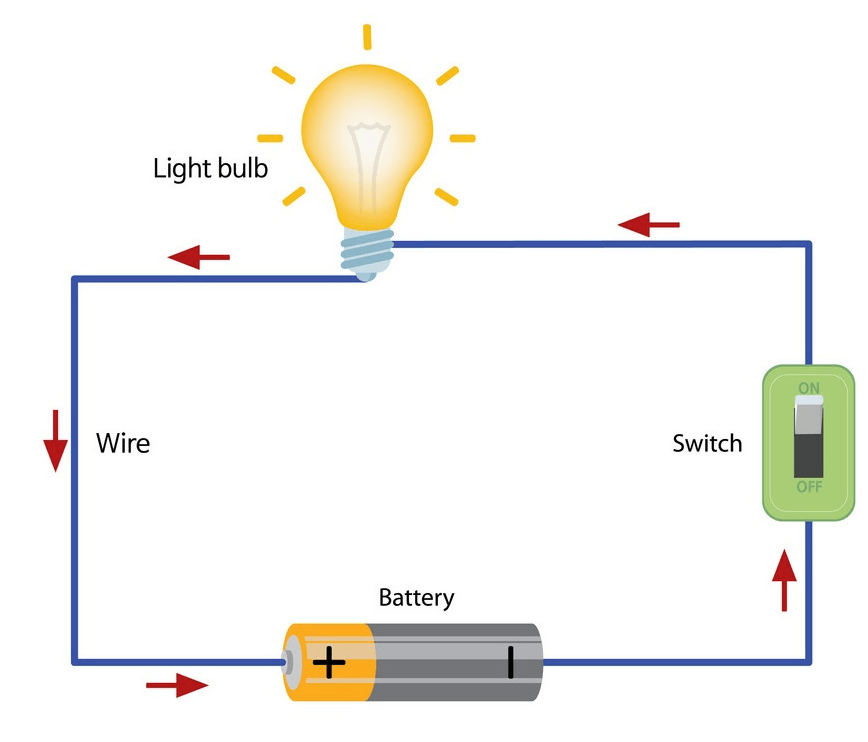

આકૃતિ 3: બંધ ઇલેક્ટ્રિક સર્કિટ ડાયાગ્રામ

સર્કિટ સલામતી માટે ફ્યુઝ અને સર્કિટ બ્રેકર્સ જેવા રક્ષણાત્મક ઉપકરણો જરૂરી છે.ફ્યુઝ ઓગળી જાય છે અને સર્કિટ તોડી નાખે છે જો વર્તમાન સેટ મર્યાદાથી વધી જાય, જ્યારે સર્કિટ બ્રેકર્સ સમાન શરતો હેઠળ સર્કિટને ડિસ્કનેક્ટ કરવા માટે સફર કરે છે.આ ઉપકરણો અતિશય વર્તમાન પ્રવાહને અટકાવે છે.તેઓ સર્કિટનું રક્ષણ પણ કરે છે અને અગ્નિનું જોખમ અથવા ઘટક નુકસાન ઘટાડે છે.બંધ સર્કિટમાં યોગ્ય વિદ્યુત વાહકતા સુનિશ્ચિત કરવા માટે સાવચેતીપૂર્ણ આયોજન અને નિયમિત જાળવણીની જરૂર છે.

પ્રથમ, આપણે યોગ્ય વાહક સામગ્રી પસંદ કરવી આવશ્યક છે.આપણે એ સુનિશ્ચિત કરવાની પણ જરૂર છે કે સર્કિટની અખંડિતતા જાળવવા માટે કનેક્શન્સ સુરક્ષિત છે.વસ્ત્રો અથવા નુકસાનના સંકેતો માટે મોનિટર કરો, જેમ કે ફ્રીડ વાયર અથવા છૂટક જોડાણો, કારણ કે આ ઇલેક્ટ્રોનના પ્રવાહને અવરોધે છે.બંધ સર્કિટનું સંચાલન વિગતવાર અને પદ્ધતિસરના અભિગમ તરફ ધ્યાન આપવાની માંગ કરે છે.બેટરીને કનેક્ટ કરતી વખતે, ખાતરી કરો કે યોગ્ય ઇલેક્ટ્રોન પ્રવાહ સ્થાપિત કરવા માટે ટર્મિનલ્સ યોગ્ય રીતે ગોઠવાયેલ છે.ઇન્સ્યુલેટેડ પેઇર અને વોલ્ટેજ પરીક્ષકો જેવા સાધનોનો ઉપયોગ આકસ્મિક શોર્ટ સર્કિટ્સ અથવા આંચકાને રોકી શકે છે.અસંગતતાઓની વહેલી તકે તપાસ માટે વર્તમાન અને વોલ્ટેજને માપવા માટે મલ્ટિમીટર જેવા ઉપકરણો સાથે નિયમિત પરીક્ષણ અને મોનિટરિંગ જરૂરી છે.

બંધ સર્કિટ વીજળીની અરજી

સિગ્નલ ટ્રાન્સમિશન: ઉપકરણો વચ્ચેના વિશ્વસનીય સંદેશાવ્યવહાર માટે બંધ સર્કિટ્સ આદર્શ છે.ટેલિકમ્યુનિકેશન સિસ્ટમ્સમાં, બંધ સર્કિટ્સ ફોન્સ, કમ્પ્યુટર અને અન્ય સંદેશાવ્યવહાર ઉપકરણો વચ્ચે સચોટ સિગ્નલ ટ્રાન્સમિશનની ખાતરી કરે છે.આ વિશ્વસનીયતા સ્પષ્ટ અને સુસંગત સંદેશાવ્યવહાર માટે જરૂરી છે, પછી ભલે તે ઇન્ટરનેટ પર ફોન ક call લ હોય અથવા ડેટા ટ્રાન્સફર કરે.

ઓટોમેશનમાં નિયંત્રણ સિસ્ટમો: ઉપકરણોના ચોક્કસ નિયંત્રણ માટે ઓટોમેશન બંધ સર્કિટ્સ પર ખૂબ આધાર રાખે છે.ફેક્ટરીઓમાં પ્રોગ્રામેબલ લોજિક કંટ્રોલર્સ (પીએલસી) એસેમ્બલી લાઇનો અને સ્વચાલિત સ ing ર્ટિંગ સિસ્ટમ્સ જેવી પ્રક્રિયાઓને નિયંત્રિત કરવા માટે બંધ સર્કિટનો ઉપયોગ કરે છે.બંધ સર્કિટ્સ ખાતરી કરે છે કે નિયંત્રણ સંકેતો વિક્ષેપ વિના પ્રસારિત થાય છે.તે મશીનરીમાં સચોટ અને સમયસર ગોઠવણોને પણ મંજૂરી આપે છે.

Energy ર્જા રૂપાંતર અને સંગ્રહ: Energy ર્જા રૂપાંતર અને સંગ્રહ માટે ક્લોઝ-સર્કિટ વીજળી જરૂરી છે.લાઇટિંગ, હીટિંગ અને મિકેનિકલ energy ર્જા જેવા કાર્યક્રમોમાં, બંધ સર્કિટ્સ વિદ્યુત energy ર્જાને અન્ય સ્વરૂપોમાં પરિવર્તિત કરે છે.ઉદાહરણ તરીકે, ઇલેક્ટ્રિક હીટર હીટિંગ એલિમેન્ટમાં વીજળી વહેતા કરવા માટે બંધ સર્કિટનો ઉપયોગ કરે છે, તેને ઓરડામાં ગરમ ​​કરવા માટે ગરમીમાં રૂપાંતરિત કરે છે.બેટરી સ્ટોરેજ સિસ્ટમ્સમાં, બંધ સર્કિટ્સ જરૂરી હોય તે રીતે energy ર્જા સંગ્રહિત કરવા માટે કાર્યક્ષમ ચાર્જિંગ અને ડિસ્ચાર્જને સક્ષમ કરે છે.

લાઇટ બલ્બને પાવર કરવામાં બંધ સર્કિટ ઓપરેશન

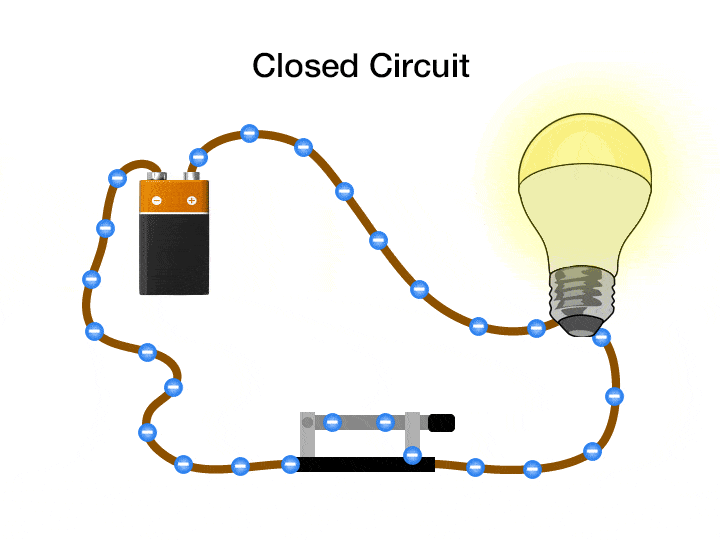

આકૃતિ 4: બંધ સર્કિટ સાથે લાઇટ બલ્બ પાવર

બંધ સર્કિટના સંચાલનને સમજાવવા માટે, એક સરળ સેટઅપ ધ્યાનમાં લો જ્યાં બેટરી વાયરનો ઉપયોગ કરીને લાઇટ બલ્બ સાથે જોડાયેલ છે.પ્રક્રિયા બધા જોડાણો સુરક્ષિત છે તેની ખાતરી કરીને શરૂ થાય છે અને વર્તમાન પ્રવાહને હેન્ડલ કરવા માટે વાયરનો યોગ્ય ગેજ વપરાય છે.આ સેટઅપ નબળા સંપર્ક અને ઓવરહિટીંગને અટકાવે છે.

જ્યારે સ્વીચ બંધ હોય, ત્યારે સર્કિટ પૂર્ણ થાય છે.આનો અર્થ એ છે કે વર્તમાનને બેટરીમાંથી, બલ્બ દ્વારા અને બેટરી પર પાછા ફરવાની મંજૂરી આપવી.બેટરી દ્વારા બનાવેલ ઇલેક્ટ્રિક ક્ષેત્ર તરત જ સમગ્ર સર્કિટને અસર કરે છે.આ પછી ઇલેક્ટ્રોનને વાહક માર્ગમાંથી આગળ વધવા માટે પૂછે છે.જેમ જેમ આ ઇલેક્ટ્રોન બલ્બના ફિલામેન્ટમાંથી વહે છે, તેમ તેમ પ્રતિકારનો સામનો કરે છે.બલ્બના ઓપરેશન માટે ફિલામેન્ટમાં આ પ્રતિકાર જરૂરી છે.ફિલામેન્ટની સામગ્રી દ્વારા ઇલેક્ટ્રોનની હિલચાલ, સામાન્ય રીતે ટંગસ્ટન, પ્રતિકારને કારણે તેને ગરમ કરી શકે છે.જેમ જેમ ફિલામેન્ટ temperature ંચા તાપમાને ગરમ કરે છે, તે વિદ્યુત energy ર્જાને પ્રકાશ અને ગરમી બંનેમાં રૂપાંતરિત કરીને પ્રકાશ ઉત્સર્જન કરવાનું શરૂ કરે છે.આ પ્રક્રિયા, જે અગ્નિદાહ તરીકે ઓળખાય છે, તે બલ્બને ગ્લો બનાવે છે.કનેક્શન્સની વિશ્વસનીયતાને સુનિશ્ચિત કરવી એ એક મુખ્ય ઓપરેશનલ કાર્ય છે.દરેક વાયર બેટરી ટર્મિનલ્સ અને બલ્બના સંપર્ક બિંદુઓ સાથે સુરક્ષિત રીતે જોડાયેલ હોવા જોઈએ.યોગ્ય કનેક્ટર્સનો ઉપયોગ, જેમ કે સોલ્ડર સાંધા અથવા સ્ક્રુ ટર્મિનલ્સ, આ જોડાણોની સ્થિરતામાં સુધારો કરી શકે છે.ઉપરાંત, કોઈપણ વસ્ત્રો અથવા નુકસાનના ચિહ્નો માટે વાયરનું નિરીક્ષણ કરવું જોઈએ જે સર્કિટમાં વિક્ષેપ લાવી શકે.

આ સેટઅપમાં સ્વિચ નિષ્ફળતા વિના પુનરાવર્તિત કામગીરીને હેન્ડલ કરવા માટે બનાવવામાં આવવી આવશ્યક છે.આનો અર્થ એ છે કે સર્કિટના વોલ્ટેજ અને વર્તમાન માટે રેટ કરેલ સ્વીચ પસંદ કરવું, તે સુનિશ્ચિત કરીને કે તે ઘણા ચક્ર પર સર્કિટને વિશ્વસનીય રીતે ખોલી અને બંધ કરી શકે છે.નક્કર આંતરિક સંપર્કો સાથેનો ટકાઉ સ્વીચ આર્સીંગ અથવા સંપર્ક વસ્ત્રો જેવા મુદ્દાઓને અટકાવશે જે સર્કિટ નિષ્ફળતા તરફ દોરી જાય છે.

બંધ સર્કિટ્સનો ઉપયોગ ક્યાં કરવો?

અસંખ્ય ઘરેલું ઉપકરણો અને industrial દ્યોગિક નિયંત્રણની કાર્યક્ષમતા માટે ક્લોઝ સર્કિટ્સનો વ્યાપકપણે ઉપયોગ થાય છે.આ સર્કિટ અસરકારક પાવર વિતરણ અને મેનેજમેન્ટની ખાતરી કરે છે.જુદા જુદા સંદર્ભોમાં બંધ સર્કિટ્સની એપ્લિકેશનોને સમજવાથી આધુનિક ઉપકરણોમાં તેમનું મહત્વ પ્રગટ થાય છે.

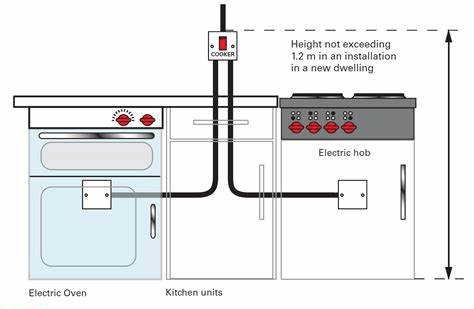

આકૃતિ 5: રસોડું ઉપકરણો પર બંધ સર્કિટ ઇન્સ્ટોલેશન

માં ઘરગથ્થુ ઉપકરણો, બંધ સર્કિટ્સનો ઉપયોગ ઉપકરણ પ્રદર્શન માટે થાય છે.દાખલા તરીકે, ટેલિવિઝન લો.ટીવીની અંદર બંધ સર્કિટ્સ પાવર પ્રદાન કરે છે, કેબલ અથવા સેટેલાઇટ સ્રોતોમાંથી આવનારા સંકેતોની પ્રક્રિયા કરે છે અને સ્ક્રીન પર છબીઓ પ્રદર્શિત કરે છે.આમાં પ્રારંભિક વીજ પુરવઠોથી માંડીને ધ્વનિ અને ચિત્ર ગુણવત્તા મોડ્યુલેશન સુધીની દરેક વસ્તુનું સંચાલન કરનાર સર્કિટ્સનો એક જટિલ ઇન્ટરપ્લે શામેલ છે. રેફ્રિજરો બંધ સર્કિટ્સ પર પણ ખૂબ આધાર રાખે છે.સર્કિટ્સ કોમ્પ્રેસરને નિયંત્રિત કરે છે, આંતરિકને ઠંડક આપવા માટે વપરાય છે, અને ઠંડું કર્યા વિના ખોરાકને તાજી રાખવા માટે તાપમાનનું નિયમન કરે છે.અદ્યતન મોડેલોમાં સર્કિટ્સ હોય છે જે ડિફ્રોસ્ટ ચક્રનું સંચાલન કરે છે અને energy ર્જા કાર્યક્ષમતામાં વધારો કરે છે. ધોવા મશીનો બીજું ઉદાહરણ છે જ્યાં બંધ સર્કિટ્સ ઇન્સ્ટોલ કરેલા છે.આ સર્કિટ્સ ડ્રમના પરિભ્રમણને ચલાવતા મોટરને નિયંત્રિત કરે છે.આ કપડાંની કાર્યક્ષમ ધોવા અને કાંતવાની મંજૂરી આપી શકે છે.તેઓ પાણી અને con ર્જાના સંરક્ષણ કરતી વખતે સફાઈને ize પ્ટિમાઇઝ કરવા માટે, યોગ્ય ભરણ અને ડ્રેઇનિંગ અને વ wash શ ચક્રના સમયને સુનિશ્ચિત કરવા માટે પણ પાણીના સ્તરોનું નિરીક્ષણ કરે છે.

માં industrialદ્યોગિક ક્ષેત્ર, બંધ સર્કિટ્સ સમાન આદર્શ છે.મેન્યુફેક્ચરિંગ અને એસેમ્બલી લાઇનોમાં ઉપયોગમાં લેવાતા રોબોટિક હથિયારો મોટર ચલાવવા અને નિયંત્રણની ગતિવિધિઓને ચલાવવા માટે બંધ સર્કિટ્સ પર આધાર રાખે છે.આ સર્કિટ્સ સેન્સરનું નિરીક્ષણ કરે છે જે હાથની સ્થિતિ અને સ્થિતિ પર પ્રતિસાદ પૂરો પાડે છે.વેલ્ડીંગ, પેઇન્ટિંગ અથવા એસેમ્બલ કરવા જેવા કાર્યોને ઉચ્ચ ચોકસાઈ અને પુનરાવર્તિતતાની જરૂર હોય છે, જે આ સારી રીતે ડિઝાઇન કરેલા સર્કિટ્સ દ્વારા શક્ય બને છે. સ્વચાલિત સાધનસામગ્રી ફેક્ટરીઓમાં યોગ્ય રીતે કાર્ય કરવા માટે બંધ સર્કિટ્સ પર આધાર રાખે છે.આ સર્કિટ્સ વિવિધ યાંત્રિક ભાગોને શક્તિ પ્રદાન કરે છે, અને પ્રોગ્રામેબલ લોજિક કંટ્રોલર્સ (પીએલસી) દ્વારા નિયંત્રણ કામગીરી.સ્વચાલિત પેકેજિંગ સિસ્ટમમાં, ઉદાહરણ તરીકે, ક્લોઝ સર્કિટ્સ કન્વેયર બેલ્ટ હલનચલન, સ ing ર્ટિંગ મિકેનિઝમ્સ અને પેકેજિંગ મશીન કામગીરીને નિયંત્રણમાં રાખે છે.સર્કિટ્સનું આ એકીકરણ સીમલેસ અને કાર્યક્ષમ ઉત્પાદન વર્કફ્લો માટે પરવાનગી આપે છે.પરિણામે, આ ડાઉનટાઇમ ઘટાડે છે અને આઉટપુટને મહત્તમ બનાવે છે.

ખુલ્લા અને બંધ સર્કિટ તફાવતો

દૃષ્ટિ	ખુલ્લો સર્કિટ	બંધ સર્કિટ
વ્યાખ્યા	તૂટેલા માર્ગ વર્તમાન પ્રવાહને અટકાવે છે	સતત પ્રવાહને મંજૂરી આપતા સંપૂર્ણ માર્ગ પ્રવાહ
વર્તમાન પ્રવાહ	કોઈ વર્તમાન પ્રવાહ અને સર્કિટ નથી બિન-કાર્યકારી	સતત વર્તમાન પ્રવાહ, સર્કિટ છે કાર્યકારી
વોલ્ટેજ	સર્કિટમાં વોલ્ટેજ છે અસરકારક રીતે	વોલ્ટેજ દ્વારા વર્તમાન દ્વારા ડ્રાઇવ્સ સરકીટ
પ્રતિકાર	માર્ગમાં વિરામ પર ઉચ્ચ પ્રતિકાર	નીચા પ્રતિકાર, સહાયક કાર્યક્ષમ energyર્જા -તબદીલી
ઉપકરણની કામગીરી	ઉપકરણો અભાવને કારણે કાર્ય કરતા નથી વિદ્યુત શક્તિ	ઉપકરણો સ્થિર સાથે બનાવાયેલ છે વીજ પુરવઠો
સ્થિરતા	અસ્થિર, વર્તમાન, અગ્રણી કરી શકતું નથી બિન-કાર્યકારી ભાર	સ્થિર, વિશ્વસનીય energy ર્જા સ્થાનાંતરણ, સરળ ઉપકરણ કામગીરીની ખાતરી
દ્રશ્ય પ્રતિનિધિત્વ	તૂટેલી લાઇન અસંગતતાનું પ્રતીક	સતત પ્રતીક કરતું એક અખંડ લૂપ વર્તમાન માટે માર્ગ
વ્યવહારુ ઉદાહરણો	ડિસ્કનેક્ટેડ વાયર, ખામીયુક્ત સ્વીચ, વિરામ વાહક માર્ગ	કનેક્ટેડ ડિવાઇસીસનું સીમલેસ ઓપરેશન અને
સંભવિત તફાવત	સાથે સપ્લાય વોલ્ટેજ સમાન રહે છે તેને સંતુલિત કરવા માટે કોઈ વર્તમાન નથી	આચરણ માર્ગ તરફ લગભગ શૂન્ય, વર્તમાન વાહન ચલાવવા માટે વોલ્ટેજનો ઉપયોગ
કામગીરી પગલાં	જોડાણોનું નિરીક્ષણ કરો, સાતત્યનો ઉપયોગ કરો પરીક્ષકો, ખામીયુક્ત ઘટકો બદલો	નિયમિત જાળવણી, વસ્ત્રો માટે તપાસો અને આંસુ, સુરક્ષિત જોડાણોની ખાતરી કરો
અરજી	ખાસ કરીને સિસ્ટમોમાં હાનિકારક સતત શક્તિની જરૂર પડે છે	ના વિશ્વસનીય, કાર્યક્ષમ માધ્યમ પ્રદાન કરે છે energyર્જા -તબદીલી
જાળવણી	વિધેયને પુનર્સ્થાપિત કરવા માટે યોગ્ય, ખામીનું ચોક્કસ સ્થાન નિર્દેશ કરો	નિયમિતપણે પ્રદર્શન તપાસો, અને શોધી કા .ો સંભવિત નિષ્ફળતાઓ

અંત

ઘરેલું અને industrial દ્યોગિક વાતાવરણમાં વિદ્યુત પ્રણાલીઓની operational પરેશનલ કાર્યક્ષમતાની પ્રશંસા કરવા માટે તમારે બંધ સર્કિટ્સ સમજવાની જરૂર છે.બંધ સર્કિટ્સ વીજળીના સતત પ્રવાહને સક્ષમ કરે છે.તેઓ સરળ લાઇટ બલ્બથી લઈને જટિલ industrial દ્યોગિક રોબોટ્સ સુધીના ઉપકરણો માટે વપરાય છે.ખુલ્લા અને બંધ સર્કિટ્સ વચ્ચેનો તફાવત સર્કિટ અખંડિતતાના મહત્વને પ્રકાશિત કરે છે.બંધ સર્કિટ્સના સિદ્ધાંતો અને કાર્યક્રમોમાં નિપુણતા મેળવીને, અમે ઇલેક્ટ્રિકલ સિસ્ટમ્સની સલામતી સુનિશ્ચિત કરી શકીએ છીએ જે આપણા રોજિંદા જીવનને શક્તિ આપે છે અને તકનીકી નવીનતા ચલાવે છે.

વારંવાર પૂછાતા પ્રશ્નો [FAQ]

1. બંધ સર્કિટના મુખ્ય ઘટકો કયા છે?

બંધ સર્કિટના મુખ્ય ઘટકોમાં પાવર સ્રોત (જેમ કે બેટરી અથવા પાવર સપ્લાય), વાહક (વાયર અથવા ઘટકોને જોડતા નિશાનો), લોડ (લાઇટ બલ્બ, મોટર અથવા વીજળીનો ઉપયોગ કરે છે તે કોઈપણ ઉપકરણ) અને સ્વીચ (વર્તમાનના પ્રવાહને નિયંત્રિત કરવા માટે) નો સમાવેશ થાય છે.

2. બંધ સર્કિટમાં સામાન્ય રીતે કયા પ્રકારની સામગ્રીનો ઉપયોગ થાય છે?

બંધ સર્કિટ્સ સામાન્ય રીતે વાયર અને નિશાનો માટે કોપર અથવા એલ્યુમિનિયમ જેવી વાહક સામગ્રીનો ઉપયોગ કરે છે કારણ કે આ ધાતુઓ ઓછી પ્રતિકાર ધરાવે છે અને કાર્યક્ષમ વર્તમાન પ્રવાહને સરળ બનાવે છે.પ્લાસ્ટિક અથવા રબર જેવી ઇન્સ્યુલેટીંગ સામગ્રીનો ઉપયોગ વાયરને કોટ કરવા માટે થાય છે.આ ટૂંકા સર્કિટ્સ અટકાવવા અને વપરાશકર્તાઓને ઇલેક્ટ્રિક આંચકોથી બચાવવા માટે છે.જ્યારે સર્કિટને ભેગા કરતી વખતે, તમે વાયરના અંતને અન્ય ઘટકો સાથે જોડતા પહેલા મેટલને છતી કરવા માટે છીનવી શકશો - પે firm ી અને સ્વચ્છ સંપર્કને સુનિશ્ચિત કરો.રેઝિસ્ટર, કેપેસિટર અને સ્વીચો જેવા ઘટકો પણ તેમના આંતરિક ભાગો માટે વાહક ધાતુઓ અને સલામતી અને ટકાઉપણું માટે ઇન્સ્યુલેટીંગ સામગ્રીનો ઉપયોગ કરે છે.

3. બંધ સર્કિટમાં સ્વીચો શું ભૂમિકા ભજવે છે?

બંધ સર્કિટમાં સ્વીચો નિયંત્રણ ઉપકરણો તરીકે સેવા આપે છે જે વર્તમાનના પ્રવાહને નિયંત્રિત કરવા માટે સર્કિટને ખોલે છે અથવા બંધ કરે છે.જ્યારે સ્વીચ બંધ થાય છે, ત્યારે તે સર્કિટને પૂર્ણ કરે છે, વીજળીને વહેવા અને કનેક્ટેડ લોડને શક્તિ આપે છે.જ્યારે સ્વીચ ખુલ્લું હોય, ત્યારે તે સર્કિટ તોડી નાખે છે, વર્તમાનને બંધ કરે છે અને લોડને નિષ્ક્રિય કરે છે.વ્યવહારિક દ્રષ્ટિએ, તમે લાઇટ્સ, ઉપકરણો અથવા મશીનરી જેવા ઉપકરણોને નિયંત્રિત કરવા માટે જાતે અથવા આપમેળે તેને ટ g ગલિંગ દ્વારા સ્વીચ ચલાવો છો.ઓવરહિટીંગ ટાળવા માટે સર્કિટના વિશિષ્ટ વોલ્ટેજ માટે સ્વીચને રેટ કરવામાં આવે છે તેની ખાતરી કરવી જરૂરી છે.

4. તમે બંધ સર્કિટને મુશ્કેલીનિવારણ કેવી રીતે કરો છો?

બંધ સર્કિટમાં મુશ્કેલીનિવારણમાં ઘણા પગલાઓ શામેલ છે: પ્રથમ, નુકસાન અથવા છૂટક વાયરના સ્પષ્ટ સંકેતો માટે બધા જોડાણોની દૃષ્ટિની નિરીક્ષણ કરો.આગળ, સાતત્યની તપાસ માટે મલ્ટિમીટરનો ઉપયોગ કરો, ચકાસણી કે સર્કિટ વિરામ વિના પૂર્ણ છે.જો સર્કિટ કામ કરતું નથી, તો પાવર સ્રોત કાર્યરત છે અને યોગ્ય વોલ્ટેજ પહોંચાડે છે તેની ખાતરી કરવા માટે વિવિધ બિંદુઓ પર વોલ્ટેજને માપો.તે ખામીયુક્ત નથી તેની પુષ્ટિ કરવા માટે લોડ તપાસો.છેલ્લે, તે સુનિશ્ચિત કરવા માટે સ્વીચનું પરીક્ષણ કરો કે તે સર્કિટને યોગ્ય રીતે બંધ કરે છે અને બંધ કરે છે.પદ્ધતિસર દરેક ઘટકની તપાસ કરીને, તમે સમસ્યાઓ ઓળખી અને ઠીક કરી શકો છો.

5. energy ર્જા પ્રણાલીઓમાં બંધ સર્કિટ્સનો ઉપયોગ કરવાના પર્યાવરણીય ફાયદા શું છે?

Energy ર્જા પ્રણાલીઓમાં બંધ સર્કિટ્સ, જેમ કે નવીનીકરણીય energy ર્જા સ્થાપનો, કાર્યક્ષમતામાં સુધારો કરે છે અને વિદ્યુત પ્રવાહના ચોક્કસ નિયંત્રણની ખાતરી કરીને કચરો ઘટાડે છે.ઉદાહરણ તરીકે, સોલર પેનલ્સ અને વિન્ડ ટર્બાઇન્સ energy ર્જાને અસરકારક રીતે સ્થાનાંતરિત કરવા અને રૂપાંતરિત કરવા માટે બંધ સર્કિટનો ઉપયોગ કરે છે.આ કાર્યક્ષમ energy ર્જા ઉપયોગ અશ્મિભૂત ઇંધણની માંગને ઘટાડે છે, ગ્રીનહાઉસ ગેસના ઉત્સર્જનને ઘટાડે છે અને પર્યાવરણીય પ્રદૂષણમાં ઘટાડો કરે છે.વ્યવહારિક દ્રષ્ટિએ, આ સિસ્ટમોની સ્થાપનામાં શ્રેષ્ઠ પ્રદર્શન અને આયુષ્યની ખાતરી કરવા માટે સાવચેતીપૂર્વક આયોજન અને નિયમિત જાળવણી શામેલ છે.
