સીડી 4013 ડ્યુઅલ ડી ફ્લિપ-ફ્લોપમાં તમારી માર્ગદર્શિકા
2024-11-07 12463

સીડી 4013 ડ્યુઅલ ડી ફ્લિપ-ફ્લોપ સીએમઓએસ ઇન્ટિગ્રેટેડ સર્કિટ્સની રસપ્રદ ક્ષમતાઓનું ઉદાહરણ આપે છે, જે ઇલેક્ટ્રોનિક્સમાં તેમની અનુકૂલનક્ષમતા માટે વ્યાપકપણે ઓળખાય છે.એન- અને પી-ચેનલ એન્હાન્સમેન્ટ મોડ ટ્રાંઝિસ્ટરનો સમાવેશ, આ ઘટક ડિજિટલ અને એનાલોગ સર્કિટ્સને અલગ લાભ લાવે છે.તેની વિધેયો, ​​વિશિષ્ટતાઓ અને ઉપયોગોની શોધ દ્વારા, એક સમકાલીન ઇલેક્ટ્રોનિક ડિઝાઇનમાં તેના સ્થાનની વધુ સમૃદ્ધ સમજ મેળવે છે.

સૂચિ

ડ્યુઅલ ડી ફ્લિપ-ફ્લોપ્સનું વર્ણન

ડી ફ્લિપ-ફ્લોપ ડિજિટલ ઇલેક્ટ્રોનિક્સમાં ભૂમિકાને મૂર્તિમંત કરે છે, જે ઘડિયાળના ચક્રમાં તર્કશાસ્ત્રની સ્થિતિ જાળવવા માટે પારંગત છે.તે કુશળતાપૂર્વક ઇનપુટ ડેટા (ડી) મેળવે છે અને વિશ્વાસપૂર્વક તેને આઉટપુટ (ક્યૂ) પર ઘડિયાળ સિગ્નલની વધતી ધાર સાથે સુસંગત છે.ડિજિટલ સિસ્ટમોની સુમેળપૂર્ણ કામગીરીમાં આવી ચોકસાઇ ભજવે છે જ્યાં ડિજિટલ ટેલિવિઝન સિસ્ટમ્સ અને કમ્પ્યુટર પ્રોસેસરોમાં ઉદાહરણ તરીકે ચોક્કસ સમય અને વ્યવસ્થિત ડેટા ટ્રાન્સફરનું મૂલ્ય છે.તેની ડિઝાઇન, એક ઇન્વર્ટર દ્વારા પૂરક ગેટ એસઆર ફ્લિપ-ફ્લોપથી વિકસિત, એક સાથે સેટ અને રીસેટ પ્રવૃત્તિઓની સંભાવનાને મર્યાદિત કરીને જાતિની સ્થિતિના સંભવિત જોખમોને ચપળતાથી દૂર કરે છે.

કદરૂપું	ક clંગું	Qાળ
0	વધતી જતી ધાર	0
1	વધતી જતી ધાર	1

આ એપ્લિકેશનોમાં, અમે ઘણીવાર ડી ફ્લિપ-ફ્લોપ્સના પ્લેસમેન્ટ અને ઓરિએન્ટેશનની વિચારશીલ હેરાફેરીમાં વ્યસ્ત હોઈએ છીએ, જે સિસ્ટમની અવલંબન અને ઓપરેશનલ કાર્યક્ષમતાને ઉત્તેજન આપવાની આંતરિક ઇચ્છા દ્વારા દોરેલા છે.આ પ્રયાસ ડેટા વફાદારીને સાચવવા અને એકીકૃત સર્કિટમાં સંકલિત કામગીરીની ખાતરી કરવા માટે ગહન પ્રતિબદ્ધતા પર ભાર મૂકે છે.

સીડી 4013 ની ઝાંખી

તે સીડી 4013 બે અલગ ડી-પ્રકાર ફ્લિપ-ફ્લોપ્સથી સજ્જ છે.આ ફ્લિપ-ફ્લોપ્સ સ્વતંત્ર રીતે કાર્ય કરે છે, દરેકનો તેનો અનન્ય ડેટા, સેટ, ફરીથી સેટ અને ઘડિયાળ ઇનપુટ્સ, ક્યૂ અને ક્યૂ આઉટપુટની સાથે, ડિજિટલ સર્કિટ્સ માટે વિશ્વાસપાત્ર અને અનુકૂલનશીલ નિયંત્રણ તર્કની સુવિધા આપે છે.સીએમઓએસ ડિવાઇસ તરીકે, તે તેના ઘટાડેલા વીજ વપરાશ અને પ્રભાવશાળી ઉચ્ચ ઇનપુટ અવરોધ માટે .ભા છે.આ લાક્ષણિકતાઓ તેને વાતાવરણ માટે યોગ્ય ઉમેદવાર બનાવે છે જ્યાં કાર્યક્ષમતા અને ઓછી દખલ જરૂરી છે.

સીડી 4013 પિન ગોઠવણી

પિન નંબર	પિન નામ	પિન વર્ણન
14	Vdd	સપ્લાય વોલ્ટેજ ઇનપુટ, 5 વી થી 15 વી
7	Vss	જમીનનો સંદર્ભ
1, 2	નિઘન	અને એક ઇનપુટ ગેટ
3	ઉત્પાદન	અને એક આઉટપુટ ગેટ
5, 6	નિઘન	અને બે ઇનપુટ્સ ગેટ
4	ઉત્પાદન	અને ગેટ બે આઉટપુટ
8, 9	નિઘન	અને ગેટ ત્રણ ઇનપુટ્સ
10	ઉત્પાદન	અને ગેટ ત્રણ આઉટપુટ
12, 13	નિઘન	અને ચાર ઇનપુટ્સ ગેટ
11	ઉત્પાદન	અને ગેટ ચાર આઉટપુટ

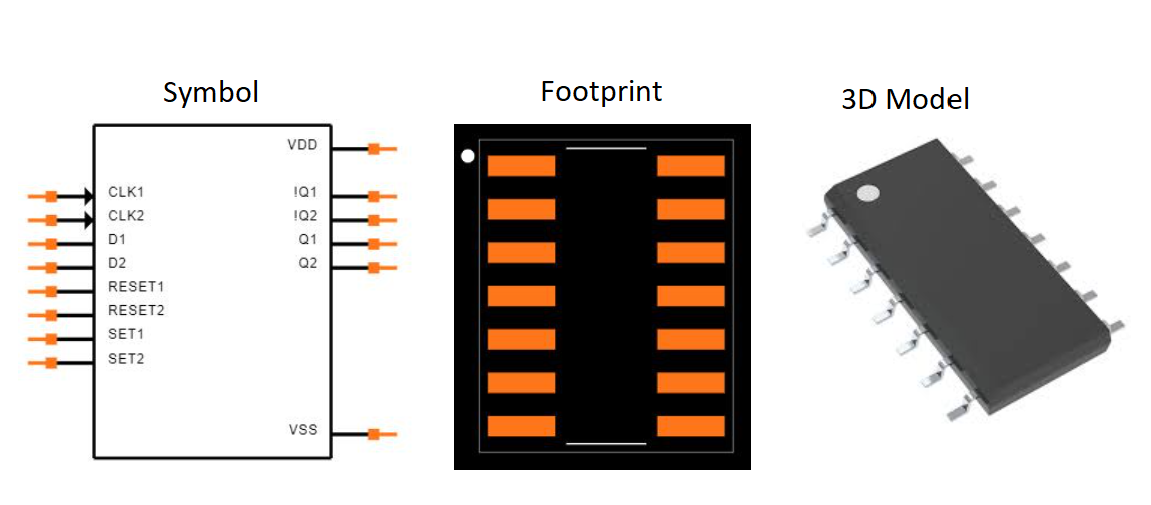

સીડી 4013 ના સીએડી મોડેલ

તકનિકી વિશેષણો

તે સીડી 4013 બીસીએમ , સેમિકન્ડક્ટર દ્વારા વિકસિત, ઘડિયાળ દર, સપ્લાય વોલ્ટેજ અને વર્તમાન વપરાશ જેવા પરિમાણો રજૂ કરે છે.આ સુસંગત અને કાર્યક્ષમ ઇલેક્ટ્રોનિક ડિઝાઇન બનાવવા માટે અનુરૂપ અભિગમ સક્ષમ કરે છે.મહત્તમ ઘડિયાળની આવર્તનનું વિશ્લેષણ સુનિશ્ચિત કરે છે કે ઉપકરણ કાર્યક્ષમતા તેના ટોચનું પ્રદર્શન જાળવે છે.અહીં સીડી 4013 બીસીએમની વિશિષ્ટતાઓ છે.

પ્રકાર	પરિમાણ
પર્વત	સપાટી પર્વત
પ packageકિંગ / કેસ	14-સોસ (0.154, 3.90 મીમી પહોળાઈ)
પુરવઠા પાડનાર પેકેજ	14-સોસ
નંબર તત્વો	2
પેકેજિંગ	નળી
પ્રકાશિત	2002
ભેજ સંવેદનશીલતા સ્તર (એમએસએલ)	1 (અમર્યાદિત)
પ્રકાર	પ્રકાર
જન્ટન કાર્યરત તાપમાને	-55 ° સે
આવર્તન	15.5 મેગાહર્ટઝ
કાર્ય	સેટ (પ્રીસેટ) અને ફરીથી સેટ કરો
ધ્રુવીયતા	બિન-ver ંધી
નંબર સર્ક્યુટ	2
જન્ટન પુરવઠો વોલ્ટેજ	3 વી
નંબર બીટ	2
પ્રસાર વિલંબ	350 એન.એસ.
તર્કશાસ્ત્ર કાર્ય	અને, ડી-પ્રકાર, ફ્લિપ-ફ્લોપ
નંબર ઇનપુટ્સ	1
નંબર તત્વ દીઠ બીટ્સ	1
ઉપશામક પ્રકાર	સકારાત્મક ધાર
નિઘન અપશબ્દ	5pf
નંબર ઇનપુટ લાઇનો	1
પહોંચવું એસ.વી.એચ.સી.	કોઈ એસ.વી.એચ.સી.
દોરી મુક્ત	દોરી મુક્ત
Ingતરતું પ્રકાર	સપાટી પર્વત
નંબર પિન	14
ઘડિયાળની ધાર ટક્કર	સકારાત્મક ધાર
કાર્યરત તાપમાન	-55 ° સે ~ 125 ° સે તામ
શ્રેણી	4000 બી
ભાગ દરજ્જો	અપ્રચલિત
સમાપ્તિ	એસ.એમ.ડી./એસ.એમ.ટી.
મહત્તમ કાર્યરત તાપમાને	125 ° સે
વોલ્ટેજ - પુરવઠો	3 વી ~ 15 વી
આધાર આંશિક નંબર	4013
ઉત્પાદન પ્રકાર	સમજદાર
વોલ્ટેજ	18 વી
મહત્તમ પુરવઠો વોલ્ટેજ	15 વી
ઉત્પાદન વર્તમાન	8.8ma
ઘડિયાળ આવર્તન	15.5 મેગાહર્ટઝ
વળાંક વિલંબ પર	85 એન.એસ.
વર્તમાન - શાંત (આઇક્યુ)	Μ .A
નંબર દરવાજા	2
મહત્તમ પ્રસાર વિલંબ @ વી, મેક્સ સીએલ	120ns @ 15 વી, 50pf
Highંચું કક્ષા -ઉત્પાદન પ્રવાહ	-4.2ma
નીચું કક્ષા -ઉત્પાદન પ્રવાહ	2.૨ એમ.એ.
નંબર આઉટપુટ રેખાઓ	1
રોહ દરજ્જો	રોહ અનુરૂપ

સીડી 4013 ફ્લિપ-ફ્લોપના લક્ષણો

ગતિશીલ સમૂહ/ફરીથી સેટ સંભવિત

સીડી 4013 ફ્લિપ-ફ્લોપ અસુમેળ સમૂહથી સજ્જ છે અને વિધેયોને ફરીથી સેટ કરે છે જે અમને ઘડિયાળ ચક્રના અવરોધ વિના સુસંસ્કૃત નિયંત્રણ સિસ્ટમો બનાવવા માટે સશક્ત બનાવે છે.આ અનુકૂલનક્ષમતા ખાસ કરીને પ્રશંસા કરવામાં આવે છે જ્યારે સિસ્ટમ્સ આવતા સંકેતો માટે ચપળ પ્રતિસાદની માંગ કરે છે, ત્યાં ઓપરેશનલ અનુકૂલનક્ષમતામાં વધારો કરે છે.રાજ્યોને ઝડપથી બદલવાની તેની ક્ષમતા સાથે, તે તાત્કાલિક કાર્યવાહીની માંગ કરતી પરિસ્થિતિઓમાં ફાયદાકારક સાબિત થાય છે.

વાસણ ગતિ ક્ષમતા

16 મેગાહર્ટઝ સુધીની ઝડપે સંચાલન કરવામાં સક્ષમ, સીડી 4013 કામગીરી અને energy ર્જા વપરાશ વચ્ચે કાર્યક્ષમ મધ્યસ્થી તરીકે સેવા આપે છે.આ ગતિ નિયંત્રણ સર્કિટ્સથી લઈને જટિલ સમય રૂપરેખાંકનો સુધીની એપ્લિકેશનોની પહોળાઈ માટે પૂરતી છે.Energy ર્જા કાર્યક્ષમતા અને સિગ્નલ પ્રોસેસિંગ વચ્ચે સંવાદિતા પ્રાપ્ત કરવા માટે આપણે આવા સંતુલિત-સ્પીડ ઉપકરણો તરફ ઘણી વાર ગુરુત્વાકર્ષણ કરીએ છીએ, આ એપ્લિકેશનો માટે સારી રીતે યોગ્ય વિકલ્પ તરીકે સીડી 4013 ને ચિહ્નિત કરીએ છીએ.

સતત આઉટપુટ સુવિધાઓ

સીડી 4013 નું સપ્રમાણ આઉટપુટ વિવિધ રાજ્યોમાં વિશ્વસનીય કામગીરીની ખાતરી આપે છે, સર્કિટ કામગીરીની આગાહીમાં ખાતરી આપે છે.આ વિશ્વસનીયતા ડિઝાઇનના ભારને સરળ બનાવે છે, ખાસ કરીને દૃશ્યોમાં જ્યાં સિસ્ટમની સ્થિરતાને ટકાવી રાખવા માટે સુસંગત આઉટપુટ કેન્દ્રિય છે.પ્રભાવમાં ફ્લિપ-ફ્લોપની સ્થિરતા એકંદર સિસ્ટમની વિશ્વસનીયતાને મોટા પ્રમાણમાં વધારી શકે છે.

વ્યાપક વોલ્ટેજ રેંજ સપોર્ટ

3.0 વીથી 15 વીના વોલ્ટેજ સ્પેક્ટ્રમની અંદર operating પરેટિંગ, સીડી 4013 વિવિધ પાવર સપ્લાય સ્તરોને સમાવે છે, જે સિસ્ટમોના વિશાળ એરેમાં સરળ એકીકરણને સક્ષમ કરે છે.વિવિધ શક્તિની સ્થિતિમાં આ અનુકૂલનક્ષમતા ઉપકરણની સુગમતાને વધારે છે, જે તેને અનિવાર્ય વોલ્ટેજ વધઘટ દ્વારા વર્ગીકૃત થયેલ વાતાવરણ માટે યોગ્ય પસંદગી બનાવે છે.

જોરદાર અવાજ પ્રતિકાર

ઉત્કૃષ્ટ અવાજ પ્રતિકાર સાથે, સીડી 4013 એ ઇલેક્ટ્રિકલી પડકારજનક સેટિંગ્સમાં મજબૂત છે, ખાતરી કરે છે કે સંભવિત ઇલેક્ટ્રોમેગ્નેટિક વિક્ષેપો વચ્ચે સિગ્નલ સ્પષ્ટતા સચવાય છે.Industrial દ્યોગિક સંદર્ભોમાં આ મજબૂતાઈનું ખૂબ મૂલ્ય છે, જ્યાં દખલ સિગ્નલ વફાદારી સાથે સમાધાન કરી શકે છે, જેનાથી ખામીયુક્ત સિસ્ટમ કામગીરી થાય છે.સ્થિતિસ્થાપકતા જાળવી રાખીને, તે દૃશ્યોની માંગમાં પણ, સતત વિશ્વસનીય કામગીરી પહોંચાડે છે.

વ્યાપકપણે સુસંગત તર્ક સ્તરો

ટીટીએલ અને સીએમઓએસ બંને તર્ક સ્તર માટે સીડી 4013 નો સપોર્ટ વિવિધ ડિજિટલ સિસ્ટમોમાં તેની લાગુ પડતી લંબાઈને વિસ્તૃત કરે છે.આ ડ્યુઅલ સુસંગતતા મિશ્રિત-લોજિક આર્કિટેક્ચર્સમાં સમાવિષ્ટને સુવ્યવસ્થિત કરે છે, ડિઝાઇન પ્રયત્નોને સરળ બનાવે છે અને વધારાના ઇન્ટરફેસિંગ તત્વોથી સંબંધિત ખર્ચ ઘટાડે છે.આવી અનુકૂલનક્ષમતા કાર્યક્ષમ ઇજનેરી વ્યૂહરચનાને પ્રોત્સાહન આપે છે, સર્જનાત્મક સિસ્ટમ વિકાસ માટે પૂરતી જગ્યા પ્રદાન કરે છે.

સીડી 4013 ની અરજીઓ

સીડી 4013 ઇન્ટિગ્રેટેડ સર્કિટ વ્યાપક વર્સેટિલિટી પ્રદાન કરે છે, જે તેને વિશાળ શ્રેણીની એપ્લિકેશનો માટે યોગ્ય પસંદગી બનાવે છે.તેની અનુકૂલનક્ષમતા સમજીને, કોઈ પણ તેની ક્ષમતાઓને વિવિધ ક્ષેત્રોમાં સંપૂર્ણ રીતે લાભ આપી શકે છે.

વીજળી નિયંત્રણ સિસ્ટમો

સીડી 4013 ચોકસાઇ સાથે વોલ્ટેજ સ્તરને સંચાલિત કરવામાં તેની પારસ્પરિકતા માટે પાવર કંટ્રોલ સિસ્ટમ્સમાં વારંવાર એપ્લિકેશન શોધે છે.સ્થિર વીજ પુરવઠો પ્રદાન કરવામાં તેની ભૂમિકા સાધનોની કાર્યક્ષમતા અને સલામતીની ખાતરી આપે છે.અમે તેને સચોટ વોલ્ટેજ નિયંત્રણની માંગણી કરતી પરિસ્થિતિઓમાં શામેલ કરીએ છીએ, ત્યાં સિસ્ટમ કાર્યક્ષમતામાં વધારો અને ઇલેક્ટ્રોનિક ઘટક જીવનકાળને વિસ્તૃત કરીએ છીએ.

ઈન્ફ્રાસ્ટ્રક્ચર નેટવર્ક

ઇન્ફ્રાસ્ટ્રક્ચર નેટવર્કમાં, સીડી 4013 ઓપરેશનલ સુસંગતતા અને સ્થિતિસ્થાપકતા જાળવવામાં ભૂમિકા ભજવે છે.પરિવહન અને energy ર્જા ક્ષેત્રોમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે, તે લાંબા અવધિમાં સિગ્નલ અખંડિતતાને વધારે છે.સિંક્રોનાઇઝેશન પ્રક્રિયાઓમાં તેનું યોગદાન વ્યાપક નેટવર્કમાં અમૂલ્ય છે જ્યાં સમય અને વિશ્વસનીયતા જરૂરી છે.વૈવિધ્યસભર પર્યાવરણીય પરિસ્થિતિઓનો સામનો કરવાની ચિપની ક્ષમતા આ નેટવર્કમાં તેની ભૂમિકા પર વધુ ભાર મૂકે છે.

તબીબી ઉપકરણો

સીડી 4013 નું મહત્વ તેની ચોકસાઇ અને વિશ્વસનીયતાને કારણે તબીબી ઉપકરણોમાં નોંધવામાં આવે છે.ડાયગ્નોસ્ટિક અને મોનિટરિંગ સાધનોમાં કાર્યરત, તે જીવન-રક્ષણાત્મક તકનીકીઓને ટેકો આપતી ઉચ્ચ ચોકસાઈ સાથે ડેટાની પ્રક્રિયા કરે છે.આવી નિર્ભરતા આરોગ્યસંભાળ આવશ્યકતાઓ સાથે નજીકથી ગોઠવે છે, જ્યાં ચોકસાઈ દર્દીની સંભાળના પરિણામોને અસર કરે છે.

ઓટોમોટિવ ઇલેક્ટ્રોનિક્સ

ઓટોમોટિવ ઇલેક્ટ્રોનિક્સમાં, સીડી 4013 સ્માર્ટ અને વધુ કાર્યક્ષમ સિસ્ટમોના વિકાસને સરળ બનાવે છે.તે વાહન નિયંત્રણ એકમો અને સેન્સર સિસ્ટમોમાં એકીકૃત છે, જે પ્રભાવ અને energy ર્જા વ્યવસ્થાપનને સુધારે છે.તેનું સીમલેસ ઇન્ટિગ્રેશન સ્વચાલિત ડ્રાઇવિંગ અને સલામતીના વધુ પગલાં, આધુનિક વાહનોની તકનીકનું લક્ષણ જેવી પ્રગતિઓને સમર્થન આપે છે.

મકાન સ્વચાલિતતા

બિલ્ડિંગ Auto ટોમેશનમાં, સીડી 4013 પ્રતિભાવ અને બુદ્ધિશાળી સિસ્ટમોને ક્રાફ્ટ કરવા માટે કેન્દ્રિય છે.તે એચવીએસી, લાઇટિંગ અને સુરક્ષા સિસ્ટમો માટેના કવર નિયંત્રણોનો ઉપયોગ કરે છે.વિવિધ સિસ્ટમોમાં સુમેળભર્યા કામગીરીની ખાતરી કરીને, તે energy ર્જા સંરક્ષણ અને બિલ્ડિંગ મેનેજમેન્ટમાં સહાય કરે છે, સ્થિરતા પર કેન્દ્રિત પહેલથી ગુંજારશે.

દૂરસંચાર

સીડી 4013 ની મજબૂત સુવિધાઓ તેને ટેલિકમ્યુનિકેશન્સમાં બનાવે છે.તેની ભૂમિકા ડેટા ટ્રાન્સમિશનનું સંચાલન અને નેટવર્ક વિશ્વસનીયતાને ટેકો આપે છે.ચિપ રાઉટર્સ અને સ્વીચોમાં છે, સમકાલીન કનેક્ટિવિટી માંગ માટે અસરકારક સંદેશાવ્યવહાર માર્ગોની સુવિધા આપે છે.ભૂલ-ચકાસણીમાં તેનો ભાગ ડેટા ટ્રાન્સફરની અખંડિતતા અને ગતિને વધારે છે.

પરીક્ષણ સાધનો

સીડી 4013 offers ફર્સ પરીક્ષણ ઉપકરણોમાં છે.કેલિબ્રેટિંગ અને ઇલેક્ટ્રોનિક ઘટકોના પરીક્ષણમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે, તે સચોટ માપનની ડિલિવરીની ખાતરી આપે છે.આ ગુણવત્તા નિયંત્રણમાં મદદરૂપ સાબિત થાય છે, જ્યાં વિશ્વસનીયતા અને ચોકસાઈ આવશ્યક છે.ઘટક લાક્ષણિકતાઓ સમજવાની તેની ક્ષમતા ઉત્પાદન વિકાસ અને નવીનતા વ્યૂહરચના બંનેને સમર્થન આપે છે.

સીડી 4013 ની સર્કિટ

4013 આઇસીને પાવર કરવા માટે, વીએસએસ (પિન 8) ને જમીનથી કનેક્ટ કરો અને વીડીડી (પિન 16) ને 5 વી સપ્લાય કરો.તે પછી ઘડિયાળ સિગ્નલ 4013 ના ઘડિયાળ ઇનપુટ સાથે કનેક્ટ થયેલ છે. આ ઘડિયાળ સિગ્નલ વિવિધ ઘટકો, જેમ કે ફ્રીક્વન્સી જનરેટર, 555 ટાઈમર આઇસી, 4046 આઇસી, અથવા 7414 સ્મિટ ટ્રિગર ઇન્વર્ટર જેવા વિવિધ ઘટકોમાંથી મેળવી શકાય છે.

ત્રણ ઇનપુટ પિનમાંથી દરેક-ડેટા, સેટ અને ફરીથી સેટ કરો-પુલ-ડાઉન રેઝિસ્ટર જોડાયેલ છે.જ્યારે પુશબટન દબાવવામાં આવતું નથી, ત્યારે આ પિન ઓછી સ્થિતિમાં રહે છે.પુશબટનને દબાવવાથી પિન સ્ટેટને high ંચું બદલાય છે.આમ, શરૂઆતમાં, બધી પિન 0 પર સેટ છે, પરંતુ જ્યારે પુશબટન દબાવવામાં આવે છે ત્યારે તેઓ 1 ના મૂલ્ય પર સ્વિચ કરે છે.

સીડી 4013 નો આકૃતિ

સીડી 4013 ના સરળ પ્રદર્શનને પ્રાપ્ત કરવા માટે, વીડીડી અને જીએનડીને તેમના સંબંધિત પાવર ટર્મિનલ્સથી કાળજીપૂર્વક કનેક્ટ કરવાની સલાહ આપવામાં આવે છે.ડિવાઇસ 3 ​​વીથી 15 વીની વોલ્ટેજ રેન્જમાં કાર્ય કરે છે, અને કેટલાક મોડેલો 20 વી સુધી વિસ્તરે છે.આ ક્ષમતાઓ નક્કી કરવા માટે વિશિષ્ટ ડેટાશીટનો સંદર્ભ લો.વીજ પુરવઠો સંબંધિત વિચારણા સીડી 4013 ને વિવિધ ઇલેક્ટ્રોનિક ફ્રેમવર્કમાં એકીકૃત કરવામાં ભૂમિકા ભજવે છે.ડી પિન દ્વારા ડેટા ઇનપુટ નિષ્ક્રિય રહે છે ત્યાં સુધી નિર્ણાયક ટ્રિગર - નીચાથી high ંચા પર સંક્રમણ - સીએલકે પિન પર સક્રિય ન થાય.

• ડી (ડેટા) પિન તે છે જ્યાં તમે ફ્લિપ-ફ્લોપમાં સ્ટોર કરવા માંગો છો તે ડેટાને ઇનપુટ કરો.

D પિનથી આઉટપુટ પિન પર ડેટા સ્ટોર કરવા માટે સીએલકે પિન પર નીચાથી high ંચી તરફ જાય છે તે સિગ્નલ પ્રદાન કરો.

Pin આઉટપુટ પિન ક્યૂ હંમેશાં પિન ક્યૂની વિરુદ્ધ હોય છે.

Pin આઉટપુટ પિનને high ંચા દબાણ કરવા માટે એસ (સેટ) પિનનો ઉપયોગ કરો.

Pin આઉટપુટ પિનને નીચા દબાણ કરવા માટે આર (રીસેટ) પિનનો ઉપયોગ કરો.

સીડી 4013 અવેજી મોડેલો

• 4174: હેક્સ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

• 4175: ક્વાડ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

• 40174: હેક્સ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

• 40175: ક્વાડ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

• 74 એચસી 74 : ડ્યુઅલ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

H 74 એચસી 79: ડ્યુઅલ ડી-પ્રકાર ફ્લિપ-ફ્લોપ

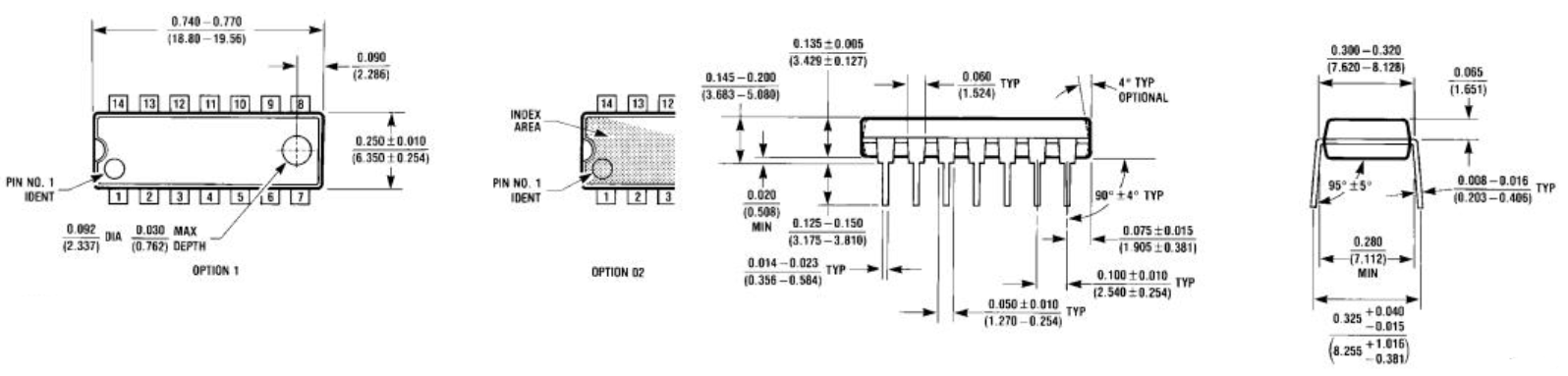

સીડી 4013 પરિમાણો

સીડી 4013 ઉત્પાદક

સેમિકન્ડક્ટર પર, નાસ્ડેક પર સૂચિબદ્ધ, તેની વિવિધ શક્તિ અને સિગ્નલ મેનેજમેન્ટ, તર્કશાસ્ત્ર અને કસ્ટમાઇઝ્ડ સોલ્યુશન્સની વિવિધ શ્રેણી દ્વારા energy ર્જા-કાર્યક્ષમતા વધારવા માટે સમર્પિત છે.તે ઉત્તર અમેરિકા, યુરોપ અને એશિયા પેસિફિકમાં વ્યૂહરચનાત્મક રીતે સ્થિત, ઉચ્ચ-વિશ્વસનીયતા ઉત્પાદન સુવિધાઓ, વેચાણ કચેરીઓ અને ડિઝાઇન કેન્દ્રોના નેટવર્ક દ્વારા પૂરક મજબૂત સપ્લાય ચેઇન ક્ષમતાઓને પ્રોત્સાહન આપે છે, બજારોમાં કેટરિંગ.
