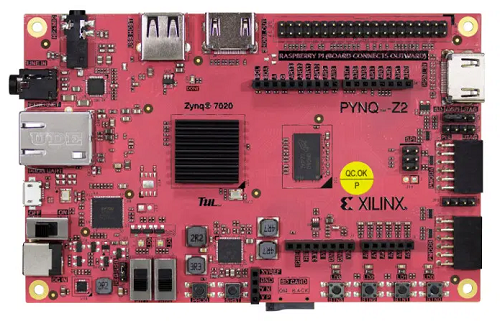

PYNQ-Z2 બોર્ડ સુવિધાઓ, એપ્લિકેશનો અને ફાયદા
2024-12-13 13320

આ લેખ પીવાયએનક્યુ-ઝેડ 2 ડેવલપમેન્ટ બોર્ડનો પરિચય આપે છે, જે પીવાયએનક્યુ પ્રોજેક્ટનો એક બહુમુખી સાધન છે જે પાયથોન પ્રોગ્રામિંગ માટે અનુરૂપ, અદ્યતન કમ્પ્યુટિંગ સાથે પ્રોગ્રામેબલ તર્કને મિશ્રિત કરે છે.તેમાં ઝિલિન્ક્સ ઝાયનક્યુ -7000 એસઓસીની સુવિધા છે, જેમાં ડ્યુઅલ-કોર એઆરએમ કોર્ટેક્સ-એ 9 પ્રોસેસરોને એફપીજીએ સાથે જોડવામાં આવે છે, જે સ software ફ્ટવેર એપ્લિકેશનો અને કસ્ટમ હાર્ડવેર એક્સિલરેટરને મંજૂરી આપે છે.પીએનક્યુ ફ્રેમવર્કમાં સીમલેસ એકીકરણ સાથે, બોર્ડનો ઉપયોગ કરવો સરળ છે, હાર્ડવેર અને સ software ફ્ટવેર બંને ડિઝાઇન માટે કાર્યક્ષમ, સાહજિક અભિગમને પ્રોત્સાહન આપે છે.આ તે પ્રોજેક્ટ્સ માટે આદર્શ બનાવે છે જેને લવચીક અને શક્તિશાળી કમ્પ્યુટિંગ સોલ્યુશનની જરૂર હોય છે.

સૂચિ

Pynq-z2 ની અરજીઓ

પીએનક્યુ-ઝેડ 2 બોર્ડ વિશેષ છે કારણ કે તે બે મહત્વપૂર્ણ તકનીકીઓને જોડે છે: એઆરએમ કોર્ટેક્સ-એ 9 પ્રોસેસરો અને એફપીજીએ.આ સંયોજન લોકોને તેમની પોતાની સિસ્ટમો બનાવવા અને સમાયોજિત કરવા માટે પાયથોનનો ઉપયોગ કરવાની મંજૂરી આપે છે, તેને મશીન લર્નિંગ અને રોબોટિક્સ જેવા ક્ષેત્રોમાં પ્રોજેક્ટ્સ માટે ખૂબ મદદરૂપ બનાવે છે.તમે PYNQ ફ્રેમવર્કથી તમારા પોતાના ભાગો બનાવી શકો છો, બોર્ડને ઝડપી અને ન્યુરલ નેટવર્ક કેવી રીતે કાર્ય કરે છે તેના સુધારણા જેવા કાર્યો માટે વધુ સક્ષમ બનાવે છે.

બોર્ડ શીખવા માટે પણ મહાન છે.તે તમને તે જોવા દે છે કે તમે લાઇવ ડેટા અને મેનેજિંગ સિસ્ટમોને પ્રોસેસ કરવા જેવા વાસ્તવિક કાર્યોનો પ્રયાસ કરીને સ software ફ્ટવેર અને હાર્ડવેર કેવી રીતે એક સાથે કાર્ય કરે છે.તેના એચડીએમઆઈ અને ઇથરનેટ બંદરો સાથે, તમે વિડિઓ પ્રોસેસિંગ અને નેટવર્ક સેટ કરવા જેવા વાસ્તવિક પ્રોજેક્ટ્સ પર કામ કરી શકો છો.

મશીન લર્નિંગના ક્ષેત્રમાં, બોર્ડ એલ્ગોરિધમ્સને ઝડપી અને વધુ સારું બનાવવામાં મદદ કરે છે.એજ કમ્પ્યુટિંગ જેવા ઝડપી નિર્ણયોની જરૂર હોય તેવા કાર્યો માટે આ ખાસ ઉપયોગી છે.મોટી ગણતરીઓને હેન્ડલ કરવાની બોર્ડની ક્ષમતા ઝડપથી સિસ્ટમોને વધુ કાર્યક્ષમ બનાવે છે.

રોબોટિક્સમાં, પીએનક્યુ-ઝેડ 2 સેન્સરમાંથી ડેટા પ્રોસેસ કરવા અને ઝડપી નિર્ણયો લેવામાં ઉત્તમ છે.તે ઝડપી જવાબોને ટેકો આપે છે અને તમને સુસંસ્કૃત નિયંત્રણ સિસ્ટમો બનાવવામાં મદદ કરે છે, રોબોટ્સને વધુ ચોક્કસ અને સ્વીકાર્ય બનાવે છે.

તેના એચડીએમઆઈ અને ઇથરનેટ કનેક્શન્સ સાથે, બોર્ડ મલ્ટિમીડિયા પ્રોજેક્ટ્સને હેન્ડલ કરી શકે છે અને નેટવર્કથી કનેક્ટ થઈ શકે છે.તે ડીડીઆર 3 રેમને પણ સપોર્ટ કરે છે, જે જટિલ કાર્યોને હેન્ડલ કરવા માટે શ્રેષ્ઠ છે.આ સુવિધાઓ નવી તકનીકીઓ અને ઉપકરણોને બનાવવા અને કનેક્ટ કરવા માટે, તકનીકી વિકાસમાં નવીનતાને આગળ વધારવા માટે PYNQ-Z2 ને એક બહુમુખી સાધન બનાવે છે.

Pynq-z2 બોર્ડ સુવિધાઓ

• Zynq સોસ -ઝિલિંક્સ ઝાયનક્યુ -7000 એસઓસી પર બિલ્ટ, તે ફ્લેક્સિબલ હાર્ડવેર-સ software ફ્ટવેર સહ-ડિઝાઇન માટે ડ્યુઅલ-કોર એઆરએમ કોર્ટેક્સ-એ 9 પ્રોસેસરોને ઝિલીંક્સ એફપીજીએ સાથે મિશ્રિત કરે છે.

• પ્રોગ્રામેબલ તર્ક (એફપીજીએ) - કસ્ટમ હાર્ડવેર એક્સિલરેટર્સ અને ઇન્ટરફેસો માટે 1.3 મિલિયન પ્રોગ્રામેબલ સિસ્ટમ ગેટ્સ સાથે ઝિલિન્ક્સ XC7Z020-1CLG400C લોજિક ચિપની સુવિધા આપે છે.

• મેમરી અને સંગ્રહઅઘડ

- એપ્લિકેશન ચલાવવા માટે 512MB ડીડીઆર 3 મેમરી.

- વધારાના સ્ટોરેજ માટે એસડી કાર્ડ સ્લોટ.

- એફપીજીએ રૂપરેખાંકનો સ્ટોર કરવા માટે 16 એમબી ક્વાડ-સ્પી ફ્લેશ.

• પેરિફેરલ્સ અને ઇન્ટરફેસોઅઘડ

- મલ્ટિમીડિયા કનેક્ટિવિટી માટે એચડીએમઆઈ ઇનપુટ અને આઉટપુટ.

- પેરિફેરલ ઉપકરણો માટે યુએસબી 2.0 બંદરો.

- નેટવર્ક કનેક્ટિવિટી માટે ગીગાબાઇટ ઇથરનેટ.

- audio ડિઓ ઇનપુટ અને આઉટપુટ જેક્સ.

- વાયરલેસ કનેક્શન્સ માટે ઓનબોર્ડ વાઇફાઇ અને બ્લૂટૂથ.

- વિસ્તૃત ઇન્ટરફેસિંગ માટે પીએમઓડી કનેક્ટર્સ અને જીપીઆઈઓ હેડર્સ.

- આર્ડિનો યુનો આર 3 અને રાસ્પબેરી પીઆઈ વિસ્તરણ બોર્ડ માટે સુસંગત હેડરો.

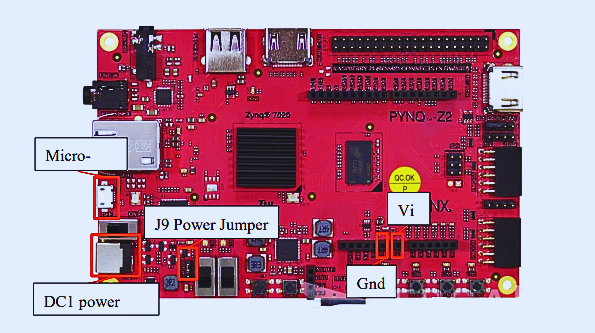

• વીજ પુરવઠો - ઓપરેશનલ સુગમતા માટે યુએસબી અથવા બાહ્ય સ્રોત દ્વારા પાવરિંગને સપોર્ટ કરે છે.

• PynQ સ્થાપત્ય - પાયથોન-આધારિત પ્રોગ્રામિંગની સુવિધા અને એક્સિલરેટેડ કમ્પ્યુટિંગ માટે એફપીજીએનો લાભ, PYNQ ફ્રેમવર્ક સાથે એકીકૃત થાય છે.

Pynq-z2 બોર્ડ તકનીકી વિગતો

લક્ષણ	વર્ણન
એફ.પી.એ.	Zynq-7000 સોક XC7Z020-1CLG400C
હું/ઓ ઉપદ્રવ	- યુએસબી-જેટીએજી પ્રોગ્રામિંગ સર્કિટરી - યુએસબી ઓટીજી 2.0 - યુએસબી-યુઆરટી બ્રિજ - એક 10/100/1 જી ઇથરનેટ - એચડીએમઆઈ ઇનપુટ - એચડીએમઆઈ આઉટપુટ - 3.5 મીમી ટીઆરઆરએસ જેક સાથે 24 બીટ ડીએસી સાથે આઇ 2 એસ ઇન્ટરફેસ - 3.5 મીમી જેક સાથે લાઇન-ઇન
યાદ	- 512 16-બીટ બસ @ 1050 એમબીપીએસ સાથે એમબીટ ડીડીઆર 3 - 128 એમબીટ ક્વાડ-સ્પી ફ્લેશ - માઇક્રો એસડી કાર્ડ કનેક્ટર
સ્વીચ અને એલઇડી	- 2 સ્લાઇડ સ્વિચ - 2 આરજીબી એલઇડી - 4 એલઈડી - 4 પુશ-બટન્સ
ઘડિયાળ	- એક પી.એલ. માટે 125 મેગાહર્ટઝ - પીએસ માટે એક 50 મેગાહર્ટઝ
વિસ્તરણ બંદરો	- 2 પીએમઓડી બંદરો: - 16 કુલ એફપીજીએ I/O (રાસ્પબેરી પી કનેક્ટર સાથે 8 શેર કરેલી પિન) - 1 આર્ડિનો શીલ્ડ કનેક્ટર: - 24 કુલ એફપીજીએ I/O -6 સિંગલ-એન્ડ 0-3.3 વી એનાલોગ ઇનપુટ્સ XADC - રાસ્પબેરી પી કનેક્ટર: - 28 કુલ એફપીજીએ I/O (પીએમઓડી એક બંદર સાથે 8 વહેંચાયેલ પિન)

Pynq-z2 બોર્ડ ગુણ અને વિપક્ષ

હદ

પાયથોન સાથે ઉપયોગમાં સરળતા - બોર્ડ પાયથોન સાથે સારી રીતે કાર્ય કરે છે, એફપીજીએ તકનીકને વિવિધ કૌશલ્ય સ્તરવાળા વપરાશકર્તાઓ માટે સુલભ બનાવે છે.

• ફ્લેક્સિબલ ડિઝાઇન-એફપીજીએ સાથે એઆરએમ કોર્ટેક્સ-એ 9 પ્રોસેસરોને જોડે છે, કાર્યક્ષમ સહ-ડિઝાઇનની સુવિધા આપે છે અને સુધારેલ એલ્ગોરિધમ પ્રદર્શનને મંજૂરી આપે છે.

Machine મશીન લર્નિંગ માટે ઉન્નત - એફપીજીએ દ્વારા કસ્ટમ હાર્ડવેર એક્સિલરેટરના નિર્માણને સમર્થન આપે છે, મશીન લર્નિંગ કાર્યોમાં પ્રભાવને વધારે છે.

• વર્સેટાઇલ ઇન્ટરફેસો - વિવિધ ઇન્ટરફેસો પ્રદાન કરે છે જે સંભવિત પ્રોજેક્ટ્સના અવકાશને વિસ્તૃત કરીને, સેન્સર અને મોડ્યુલોની શ્રેણી સાથેના સરળ જોડાણોને મંજૂરી આપે છે.

• ઇન્ટિગ્રેટેડ સ software ફ્ટવેર અને હાર્ડવેર - વિવિધ ક્ષેત્રોમાં વર્કફ્લોમાં સુધારો કરીને, સ software ફ્ટવેર અને હાર્ડવેરને અસરકારક રીતે મર્જ કરે છે.

વિપરીત

• તકનીકી જટિલતા - જ્યારે પાયથોન પ્રોગ્રામિંગને સરળ બનાવે છે, ત્યારે એફપીજીએ અને હાર્ડવેર ડિઝાઇનની નક્કર સમજ જરૂરી છે.

• સંસાધન મર્યાદાઓ - એફપીજીએ સંસાધનો મર્યાદિત છે, જટિલ પ્રોજેક્ટ્સ માટે સાવચેતીપૂર્વક આયોજન અને મેનેજમેન્ટની જરૂર છે.

• ખર્ચની વિચારણા - પ્રમાણમાં ખર્ચ -અસરકારક હોવા છતાં, કેટલાક બજેટ માટે તે હજી ખર્ચાળ હોઈ શકે છે.

De ડિબગીંગ ચેલેન્જ્સ - ડિબગીંગ એફપીજીએ ડિઝાઇન્સ જટિલ છે અને તેને deep ંડા તકનીકી કુશળતા અને વિશિષ્ટ સાધનોની જરૂર છે.

Hell. બેહદ લર્નિંગ વળાંક - હાર્ડવેર અને સ software ફ્ટવેરને અસરકારક રીતે એકીકૃત કરવાનું શીખવું પડકારજનક પણ લાભદાયક હોઈ શકે છે.
